CXB Gravel Routenplaner Arbeitsflächen-FAQ
Übersicht
Einleitung

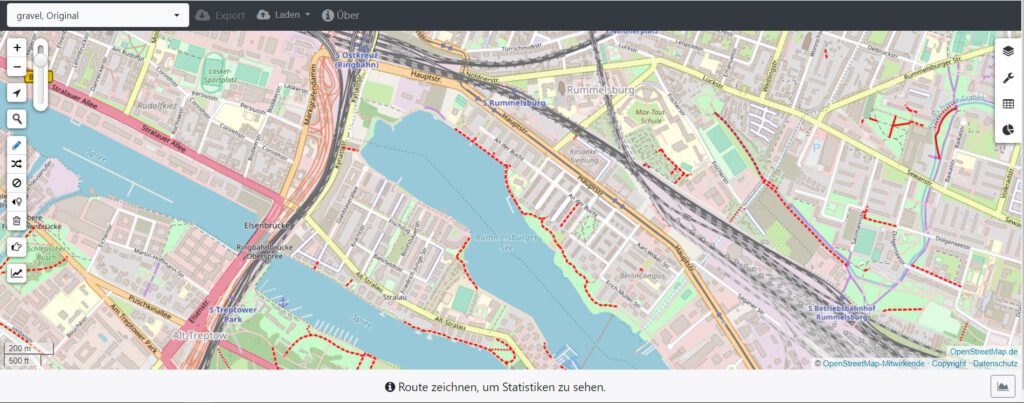

Beim ersten Öffnen des Routenplaners sollte das Fenster wie folgt aussehen:
Kopfleiste
Am oberen Teil des Fensters befindet sich die Kopfleiste. Dort können verschiedene Routenprofile eingestellt werden. Diese sind mit bestimmten Namen versehen, wie zum Beispiel Gravel oder Rennrad.
Export lässt den geplanten Track exportieren / lokal abspeichern.
Import lässt bereits erstellte Tracks einbinden oder als Route anzeigen lassen. Des Weiteren lassen sich auch NoGoAreas importieren.
Optionsmenüs und Kartendarstellung
In diesem Optionsmenu findest du folgende Menupunkte: Ebenen, Profil personalisieren, Daten, Analyse
Ebenen
Hier können verschiedene Karten ausgewählt werden. Das Besondere: CycleOSM hebt Fahrradwege (blaue Farbe) hervor.
Zusätzliche Parameter:
- Höhenschummerung
- Zeigt Höhenunterschiede mit einem Schatten an
- Radfahren (markierte Routen)
- Anzeigen von offiziellen Radwegen (die in OSM deklariert sind)
- Wandern (markierte Routen)
- Anzeigen von offiziellen Wanderrouten (die in OSM deklariert sind)
- CXB Gravel
- Speziell erstelltes Profil, um Schotter- oder befestigte Wege hervorzuheben
- CXB POI
- Speziell erstelltes Profil, zum Hervorheben von Versorgungsstellen (Supermarkt, Tankstelle, etc.) & Schutzhütten / Rastplätze
Profil personalisieren
Hier wird der Quellcode des ausgewählten Routenprofils angezeigt und ggf. dieses auf die eigenen Wünsche angepasst werden.
Daten
Ausgabe von Daten des erstellten Tracks. Diese werden in einer Tabelle angezeigt. Unter anderem kann man dort die Höhe und die Oberflächenbeschaffenheit anzeigen lassen.

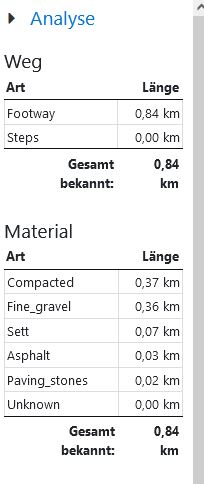

Analyse
Eine Anzeige von der Beschaffenheit der Wege, die aus Openstreetmaps ausgelesen werden.
Da OSM ein gemeinschaftliches Projekt ist und dort jeder Wege und Oberflächenbeschaffenheiten einreichen kann, ist es möglich, dass diese Werte nicht immer korrekt sind. Dies bedeutet umgekehrt jedoch auch, dass Ihr Daten über OSM korrigieren könnt.
Statistiken
Beim erstellen eines Tracks werden hier die allgemeinen Werte der Strecke angezeigt: Entfernung, Reisezeit (geschätzt), Energie pro 100km (geschätzt), Aufsteigend (Höhenmeter).
Das Höhenprofil ist über das „Bergsymbol“ zu erreichen – Shortcut „E“
Arbeitsleiste
Die Arbeitsleiste ist das Herzstück für die Planung von Routen. Im Folgenden gibt es eine kurze Erklärung der einzelnen Symbole.
Zoomstufe
Standort
Suche
Route zeichnen
Route umkehren
NoGo Area einrichten
letzten Punkt löschen
Route löschen
POI anlegen
Qualitatscodierung durchwechseln. Es gibt 3 Modi: Steigung, absolute Höhe und Kosten, die sich sequentiell durchschalten lassen. Letztere visualisiert die interne Kostenberechnung des Routenplaners und visualisiert Wege, die mit hohen Kosten belegt wurden, also zum Beispiel Straßen oder schlecht befahrbare Feldwege.
Transparenz der „Spur“
9 Antworten
Hallo,
wie arbeitet die „Routenqualitätscodierung“. Wenn ich diese aktiviere wird die Route von rot bis grün und teilweise cyan/blau eingefärbt. Was bedeuten die Farben bzw. an welchen Kriterien lehnt sich die Färbung der Route an?
Danke für das tolle Tool!
Moin! Ich glaube das Quality Coding bildet momentan lediglich Steigungen und Gefälle auf einem farblichen Gradienten ab. Rot = steil bergauf, blau = steil bergab, grün = eben. Habe dazu aber auch zugegeben keine Infos beim brouter-web Projekt gefunden.
Ah, ich wurde gerade nochmal darauf hingewiesen wie das funktioniert. Wenn du das UI Element links (auch Taste C) benutzt, kannst du verschiedene Modi durchschalten. Da gibt es „Steigungscodierung“, wie von mir beschrieben, dann Höhencodierung (bildet einfach nur die aktuelle Elevation ab, da sieht man wann man am Berg oben ist) und als letztes noch „Kostencodierung“ – die visualisiert die Kostenberechnung des aktuellen Routingprofils (jedem Weg, jeder Abbiegung etc. werden ja je nach Routingmodus, z.b. Gravel oder Rennrad, unterschiedliche Kosten zugewiesen — der Weg mit den geringsten Kosten „gewinnt“und wird als Route ausgespuckt)
Danke Stefan, verstanden!
Noch eine Idee zu den POI’s. Richtig gut wäre ein Suchfeld (oder Dropdown mit Liste) um bestimmte POI’s auf der Karte in einem Bereich zu suchen bzw. zu highligten. Dazu gibt es schon ein Tool im Netz. Ist aber umständlich, da ich so immer zwei Seiten öffnen muss und dann beide Karten abgleiche. Sehr hilfreich wenn man beispielsweise Trinkwasserstellen sucht.
Hier die Seite auf der das funktioniert: https://overpass-turbo.eu/
Anleitung: gib im „Wizard“ einen Begriff ein (z.B. „Drinking Water“), anschließend „Ausführen“ –> jetzt werden alle POI’s im KArtenbereich gehighligted sofern welche vorhanden sind.
Grüße
Kann man auch wie bei komoot einen Punkt A und B auf der Karte Suche und dann diese verbinden?
Ja klar, einfach links auf das Stiftsymbol gehen und dann Anfangs- und Endpunkt markieren. Easy!
Hallo
Zunächst einmal danke für dieses tolle Tool. Habe damit schon wirklich schöne Routen entdeckt und erlebt.
Wenn ich den Routenplaner öffne, startet dieser immer in Berlin.
Ich muss dann erst die Karte rund 500 km westlich, zu meiner Homebase verschieben um mit dem Planen und entdecken neuer Touren zu beginnen.
Lässt sich der Startpunkt des Routenplaner evtl. frei konfigurieren ?
Klicke links in der Menüleiste auf die Lupe und gebe deinen Startort ein. Dann springt die Karte direkt hin und du musst nicht scrollen.
Hallo, schönes tool! Ist das immer Hin- und Rückweg oder kann ich das auf One Way umstellen?
